This explanation is a guide for implementation of a sprinkler system for self-connection to water supply, intended for the Prefab wells, sprinkler sets and connection sets.
It includes a number of practical tips that can easily be used to design a sprinkler system modular by yourself.

How to put together a system
Make a sketch of the garden and do it to scale, preferably 1 to 100, so every inch is a meter. In it, clearly draw in the house, paving, patio, pond, and other defining features. Clearly indicate where lawn, plantings, and hedges are.
At this point the garden is in the picture and a sprinkler system can be designed.

DRAWING

Start by drawing in the large turbine nozzles and follow later with the smaller spray nozzles and any drip hoses. Take a compass and use it to plot the spray jet.

The nozzles have the following specifications to consider:
- Pop-up turbine sprinkler 3504 - range 4-8 meters
- Pop-up turbine nozzle 5004 - range 5-9 meters
- Pop-up sprayers 1800 series - range 2-4 meters
- Drip hose can be laid in 1 line, spacing 40cm apart
- All sprinklers are infinitely adjustable in spray angle, so in the garden can always be adjusted.

Please observe the following rules:

• Initially, place sprinklers as much as possible on the side of the house or right next to the patio. All sprinklers are adjustable and can be set so that the water does not hit the facade or window.
  So always spray from the house into the garden! In certain cases it cannot be done this way, make sure that the water never hits the facade with sufficient distance.
• Put sprinklers as much as possible at jet distance, so if the sprinkler is going to spray 7 meters, put the next sprinkler at 7 meters distance. This is the only way the precipitation will be properly distributed. In the example we have filled in the various sprinklers, of course the arrangement is up to your own discretion in each garden.

EXAMPLE SPRINKLER ARRANGEMENT
In the design below, the sprinklers and drip hose are drawn in, the circles are the spray jets.
Dotted line is drip hose
Round dots are pop-up misters (RainBird 1800)
The 6 corners are the pop-up turbine nozzles (RainBird 3504)

WATER SUPPLY

Now determine the water supply and mark it on the drawing.
With tap water there is the choice of connecting to an outside tap, but it is better to make a connection as close as possible to the water meter. We have various connection sets for this.

With well water or ditch water, the pump should be as close to the well as possible. Make sure the suction line is as short as possible.

Determine the location of the group distributor/zone distributor. Depending on the situation, multiple spray zones will be installed. Mark the location of the group divider on the drawing. In our example we are talking about a large garden for water mains, therefore 8 sprinkler zones now. (Each 2 sprinklers on a separate zone)

Determine the location of the sprinkler computer. There are several models available, often with Wifi so make sure it is located where wifi is available. The operation is then later done very easily with the phone or tablet.

EXAMPLE DRAWING WITH LOCATIONS

ASSEMBLING SPRINKLER ZONES - WATER PIPELINE

In the sprinkler plan a number of sprinklers are drawn in and these should be divided into more or less equal zones. At each time 2 (and sometimes 3) sprinklers can spray at the same time, so if 10 sprinklers are drawn in then there will be 5 separate lines with 2 sprinklers each coupled. In the extreme case that there should be 3 sprinklers coupled at the same time, take the zone closest to the manifold and the sprinklers need to cover the shortest distance. (In our example this is at Zone 1 and 5)

The pipe from each zone exits at the central manifold point and is coupled to the recessed groups manifold. (shown here schematically) but can be placed logically in practice. If a drip line is also planned, always place it separately on a zone. On tap water, 100 to 150 meters of drip line can normally be supplied with water at the same time.

In our example, there are now 6 spray zones and 1 drip zone. Thus a distributor of 7 zones is required for control.

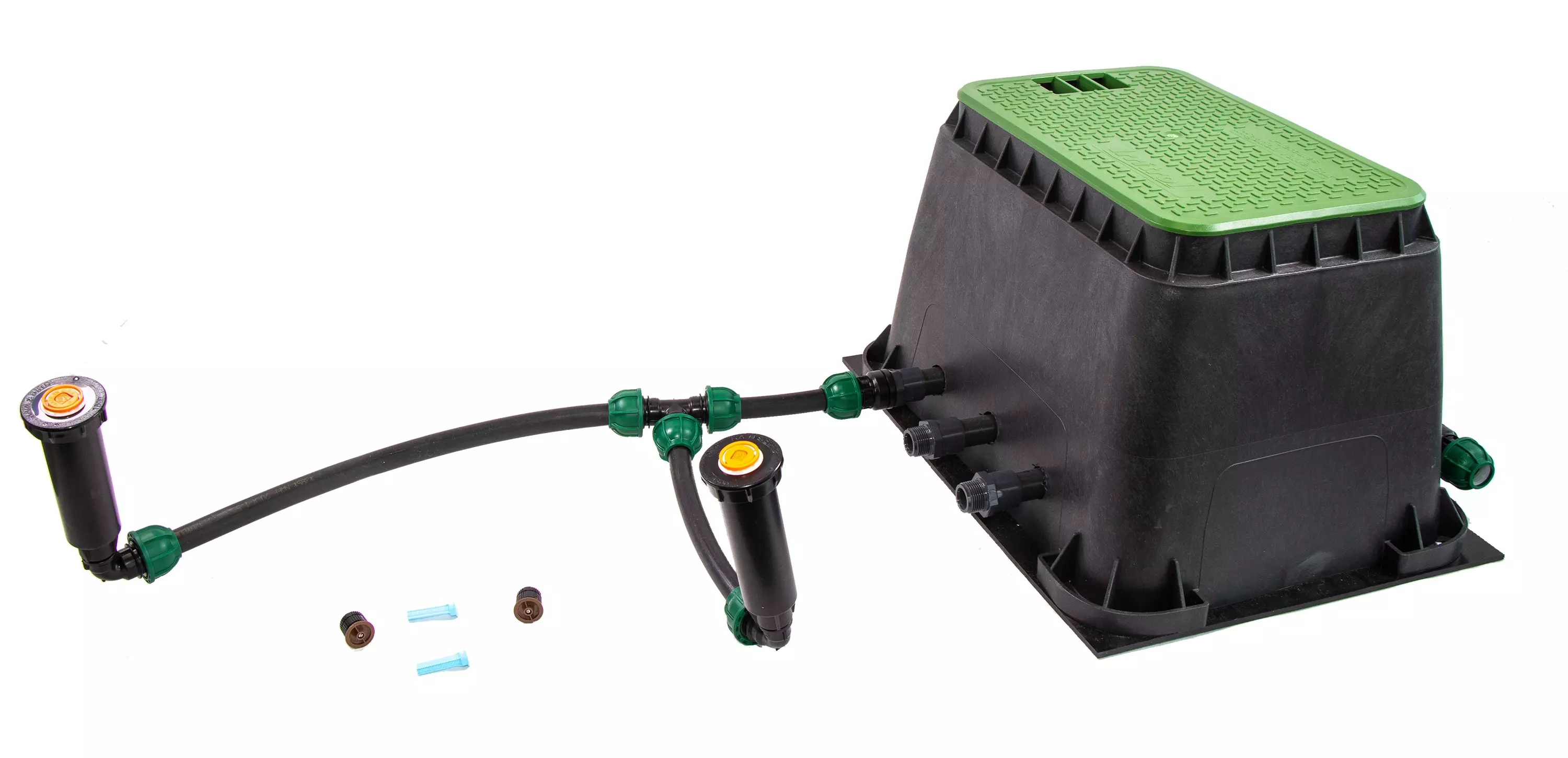

We offerte the choice of several ready-to-use kits with 2 sprinklers, associated pipe and fittings, direct fit for a zone.

Choose the number of spray sets (turbine nozzles with a rotating jet, misters with light mist or drip hose for hedges and tall plants)
In our example, each set has a separate color to make it clear how the division is made.

DETERMINING CAPACITY
Voor zowel gebruik van waterleiding als pompen geldt een stelregel:
Neem 70% van de maximale wateraanvoer als verrekening t.o.v. de te koppelen sproeiers.

Waterleiding:
Stel, uw buitenkraan geeft 1.000 liter water per uur bij vrije uitstroom
Dan is 70% daarvan dus 700 liter per uur de gebruikscapaciteit.
Deel daarop het gebruik van de toe te passen sproeiers, dus bijvoorbeeld 2 sproeiers die elk niet meer dan 350 liter verbruiken.
Doe hiervoor de ‘emmerproef’ en neem het aantal seconden op dat de buitenkraan/waterleiding/pomp nodig heeft om een emmer van 10 liter te vullen. Bereken zo de hoeveelheid per uur.

Pomp:
Op de pomp staat een maximum capaciteit (bijv 4.8m3 per uur) neem daarvan 70% dus 3360 liter is de gebruikscapaciteit. Deel hier het aantal toe te passen sproeiers op. Dus bijvoorbeeld 10 sproeiers van 350 liter verbruik. Probeer daar niet overheen te gaan om voldoende druk te houden. Maak verder liever meerdere zones die elk apart bediend gaan worden. Check wel de diameter van de leiding, bij pompen is PE 32mm aan te bevelen als hoofdaanvoerleiding.

VOORBEELD TEKENING OVERZICHT

PREFAB ZONE VERDELERS in verzonken put
De Prefab voorgemonteerde groepenverdelers zijn verkrijgbaar met 2 tot 8 zones in een kunststof put met deksel. Elke put is geheel voorgemonteerd met de volgende voorzieningen:

• Meerdere magneetkleppen op een PVC verdeler, professioneel gemonteerd
• Voorzien van een messing kogelkraan met orion luchtaansluiting tbv doorblazen tegen vorstschade
• Alle aansluitingen zijn voorzien van ¾” buitendraad voor een gemakkelijke en multifunctionele aansluiting.
• Wateraanvoer naar keuze links of rechts
• Elke put krijgt standaard 16 meter besturingskabel, waterdichte aansluitconnectors en verdelerdoos.

Montage is als volgt:
1. Bepaal de juiste locatie als opstelplaats voor de verzonken verdeler.
2. Graaf een gat ter diepte van de hoogte van de put en zorg voor voldoende ruimte aan de in en uitgangzijde. De leidingen kunnen direct worden aangesloten aan de ¾” uitgangen middels PE klem koppelingen in de maatvoering van de leidingen van uw sproeisysteem.
3. De put is voorzien van een strakke dichte bodem tegen vuil en vervorming
4. Sluit de aanvoerleiding en sproeigroepen aan.
5. Voer de aansluitkabels van de kleppen door via de wand in de OBO verdeeldoos
6. De elektrische kleppen dienen met de bijgeleverde waterdichte GEL-connectors worden aangesloten in de verdeeldoos, waarna het deksel kan worden gesloten.
7. De nummering van de diverse sproeigroepen kan worden bepaald door de betreffende kleppen te laten corresponderen met de nummers op de meeraderige stuurkabel. (dit kan in de sproeicomputer zelf altijd nog worden aangepast)
8. De optionele hoofdafsluiter is niet inbegrepen

Polyethyleen LEIDING LEGGEN
Het gebruik van Polyethyleen leiding geeft de mogelijkheid om een flexibel traject door de bodem te creeren. Let erop dat de leiding niet te strak in de gegraven sleuf komt te liggen en test het gehele systeem voordat de gegraven sleuven worden gedicht. Zorg ervoor dat de leiding vlak (horizontaal) door de tuin ligt of zelfs iets aflopend naar een afdruipventiel (indien aanwezig), zodat water kan weglopen en de sproeikoppen tegen vorst worden beschermd.

Knip de leiding met een snoeischaar en gebruik liefst geen zaag ivm vrijkomend zaagsel wat de sproeiers kan verstoppen. Polyethyleen op zich is niet gevoelig voor vorstschade.

Elke sproeiset is voorzien van een aansluitkoppeling voor de verdelerput.

KLEMKOPPELING
Er zijn meerdere soorten klemkoppelingen waarmee de Polyethyleen slang wordt verbonden. De afdichting gebeurt door een rubberring aan de binnenzijde en de wartel zorgt er enkel voor dat de leiding niet uit de koppeling schiet.
Bij de montage dient u het volgende in de gaten te houden;

• Draai de koppeling uit elkaar, zodat er 3 onderdelen overblijven
• Controleer of de maatvoering van de koppeling gelijk is aan de maatvoering van de slang
• Schuif als eerste de blauwe, groene wartel over de slang
• Druk vervolgens de witte klemring ongeveer 2,5 cm over de slang, met de scherpe kant naar de wartel
• Schuif nu de koppeling over de 2,5 cm uitstekende slang, totdat u voelt dat de slang tegen de rubberring aandrukt
• Manoeuvreer de slang vervolgens tot voorbij de rubberring.
• Draai nu de wartel handmatig aan en de verbinding is rotsvast en waterdicht.



MONTEREN VAN POP-UP SPROEIERS
De sproeier is van kunststof en kan handmatig worden vastgedraaid aan een koppeling of fitting. Handvast is voldoende, het geeft niet, als niet de gehele draad in elkaar geschroefd kan worden.
Tape is bij montage van de kunststof pop-up sproeiers niet direct nodig bij klemkoppelingen maar wel noodzakelijk bij montage op PVC of staal.

RAIN-BIRD 1800 SERIE:
Alle pop-up sproeiers uit de 1800-serie zijn in principe gelijk, alleen de uitschuifhoogte kan verschillen . Het te monteren sproeikopje bepaalt de sproeihoek en de reikwijdte.

Er zijn sproeikopjes met een reikwijdte van 1,2 - 4 meter. (diameter 3 - 8 meter)
De te leveren sproeikopjes zijn er in diverse maten, waarbij de reikwijdte wordt vermeld in voet, en de hoekinstelling mogelijk is in 90 (Q), 180(H) – 360(F) graden en een traploos in te stellen sproeihoek, type VAN.
Bijvoorbeeld 12H = 12 voet (12x30cm=3,6 meter) & een halfrond sproeibeeld.

Reikwijdtes: 4-serie=1,2m / 6serie=1,8m / 8serie=2,4m / 10serie=3m / 12serie=3,6m / 15serie=4,5m / 18serie=5,4m
Let op: de reikwijdtes zijn de meest maximale, gebaseerd op een druk van 2 bar en een windstille omgeving, een hogere druk laat de sproeier enkel meer vernevelen, de reikwijdte wordt er niet groter van.

• De oranje dop is er voor om de sproeier te kunnen installeren zonder vooraf te bepalen welk sproeipatroon er nodig is.
• De oranje dop wordt pas verwijderd als de installatie geheel klaar en doorgespoeld is.
• Wanneer het achtergebleven zand in de leidingen is weggespoeld, dan kunnen de gewenste sproeikopjes worden geplaatst.
• Met de oranje ring kunt u de stijgbuis van de sproeier uittrekken, daarna de oranje kap losdraaien en de sproeikop monteren.
• Na montage van de sproeikop kunt u de gehele stijgbuis draaien om de sproeier goed te richten.
• Het geluid wat u daarbij hoort is niet schadelijk, tenzij de sproeier vaker versteld gaat worden.
• Het niveau van ingraven is gewoonlijk gelijk met het maaiveld, maar enkele centimeters aarde op de bovenkant van de sproeiers kan geen kwaad.



RAINBIRD SPROEIER TYPE 3500

De pop-up sproeiers 3500 hebben een sproeistraal variërend van 4,6 - 10 meter.
De sproeier is leverbaar in de uitvoering met een uitschuifhoogte van 10 cm (3504), en afstelbare sector uitvoering.
De aansluiting is ½” binnendraad aan de onderzijde.
Zie voor afstelgegevens de aparte handleiding 3500 serie op onze website.



RAINBIRD SPROEIER TYPE 5000

De pop-up sproeiers 5000 hebben een sproeistraal variërend van 6 - 12 meter.
Er zijn uitvoeringen in 10 cm (type 5004) en 30 cm (type 5012) uitschuifhoogte, en afstelbare sector of 360 graden uitvoering, waarbij de sproeier continu ronddraait.
Zie voor afstelgegevens de aparte handleiding 5000 serie op onze website.



AFDRUIPVENTIEL

Het afdruipventiel hoort naar beneden gericht op het laagste punt van de sproeileiding te zitten, op een willekeurige plaats in de leiding.
Elke afzonderlijke sproeileiding dient te worden voorzien van een afdruipventiel. Druk bij montage van een afdruipventiel de leiding zo diep mogelijk in de gegraven geul, zodat een laag punt ontstaat en het water gemakkelijk kan weglopen.
Let erop dat het water wel van alle sproeiers naar het afdruipventiel kan lopen, dus dat de slang nergens hoger ligt dan de onderzijde van de sproeiers.

KLEMZADEL

Monteer de twee helften van de klemzadel tegenover elkaar op de slang, met de binnendraad aansluiting naar beneden gericht.

• Zorg ervoor dat de rubber ring goed in de sparing in de helft met draad zit.
• Draai dan de 2 moeren aan, niet al te vast!
• Boor dan een gat van ongeveer 12 mm door de draadaansluiting in de hoofdslang en monteer (met tape) de aftakkingskoppeling of het druipventiel.

AUTOMATISERING

Het aansluiten van de sproeicomputer, regensensor en de elektrische afsluiters staat beschreven in de handleiding van elke sproeicomputer.

Bij een systeem op waterleiding is het aan te bevelen om een hoofdafsluiter te plaatsen in de aanvoer. Doe dit zo dicht mogelijk bij de watermeter. De hoofdklep gaat open wanneer een van de sproeizones wordt geactiveerd en blijft gedurende de sproeibeurt ook open. Als er niet gesproeid wordt dan is daarmee ook het leidingsysteem en de verdeler drukloos, wel zo veilig.

In de bekabeling is er altijd een groen/gele ader en een aantal genummerde aders aanwezig. De groen/gele wordt gebruikt als ‘massa’ en moet met elke klep verbonden worden. Doorlussen dus!
De aders met een nummer worden elk op de andere aders van de klep aangesloten worden.

Elke klep (elektrische afsluiter) heeft 2 draden. Omdat het AC (wisselstroom) betreft maakt het niet uit welke ader voor massa en welke voor de sproeigroep (+) gebruikt wordt. Als er bij elke klep maar een connectie gemaakt wordt aan zowel de "C" in computer (Common) als aan een genummerde uitgang.

De master, MV – mastervalve wordt ook wel P – pompstart genoemd.
Met deze aansluiting kan ook de pomp worden gestart met bijvoorbeeld de Hunter PSR22.

GEL CONNECTORS voor magneetkleppen

Hieronder vind u een praktisch voorbeeldschema voor het aansluiten van de kabel met de waterdichte gel-connectors.
Let op! Het doorlussen in de 3M Gel-connectors aan de rechterzijde.

REGENSENSOR

Elke sproeicomputer heeft een aparte aansluiting voor een regensensor.
Deze wordt aangeduid met 2x een S.
Standaard is meestal een gele lus aangebracht. Verwijder de lus en sluit de 2 draden van de sensor aan op de klemmenstrook S – S.

De werking van de sensor zal nu in het display of op de app te zien zijn en is daarme tevens op by-pass te zetten waardoor de installatie niet zal reageren op regenval. Let op: bij sommige computers zal de handmatige bediening niet functioneren als de sensor actief is door neerslag!

POMP START RELAIS
Hieronder een schema van een pompstartrelais Hunter PSR 22

POMP INSTALLEREN

Een zelfaanzuigende pomp heeft 2 aansluitingen; de horizontale is de zuig en de verticale aansluiting bovenop de pomp is de pers aansluiting.

Let bij het installeren op de volgende zaken:
1. De zuigleiding mag horizontaal niet langer zijn dan 10 meter
2. De zuigleiding mag verticaal niet langer zijn dan 9 meter
3. Het water mag niet verder dan 7 meter onder de pomp staan
4. De aanzuigbuis dient altijd op te lopen naar de pomp (luchtbellen komen automatisch in de pomp uit)
5. Zorg voor een goede afdichting zodat er geen valse lucht gezogen kan worden
6. In de zuigleiding hoort een terugslagklep, deze dient zo laag mogelijk te worden aangebracht.

ZUIGEN UIT EEN BRON
Naast de bovenstaande gegevens dient er dan ook rekening gehouden te worden met:

• Monteer de terugslagklep aan het einde van de zuigbuis, zo diep mogelijk in de bron
• Zorg dat de verticale zuigbuis in de bron ruim minimaal 3 meter onder het waterpeil wordt gehangen
• Dicht de bovenzijde van de bron af om invallend vuil te voorkomen

ZUIGEN UIT EEN SLOOT

• De beste manier voor opzuigen van slootwater is middels een horizontale PVC zuigbuis
• Zorg ervoor dat de zuigbuis of zuigkorf altijd minimaal 10 cm onder water hangt
• De zuigbuis mag de bodem niet raken, dit om aanzuigen van vuil tegen te gaan
• Hang de zuigbuis op aan beugels of klemmen tegen beschoeiing, een vlonder of aan te plaatsen palen in het water

Lees voor meer informatie onze andere tips en adviezen voor het aanleggen van beregening in uw tuin!
